Hva brukes en wire EDM-maskin til?

Hva en Wire EDM-maskin gjør og hvorfor den betyr noe i moderne produksjon

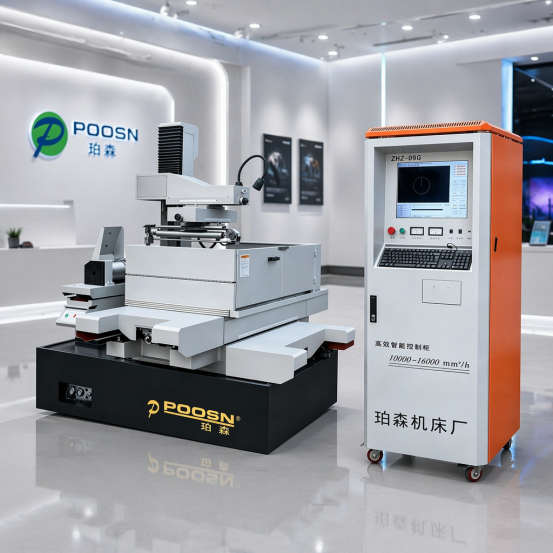

A wire EDM maskin (wire-elektrisk utladningsmaskin) kutter elektrisk ledende materialer ved å generere kontrollerte elektriske gnister mellom en tynn, kontinuerlig bevegelig trådelektrode og arbeidsstykket, og eroderer materiale langs en programmert bane uten direkte mekanisk kontakt. Dette gjør det til den beste prosessen for å kutte herdet verktøystål, karbid og andre metaller som er vanskelige å maskinere til presise dyser, stanser, støpeformer og komplekse profildeler som konvensjonell fresing eller dreiing sliter med å produsere.

Fordi skjæretråden aldri fysisk presser mot arbeidsstykket, introduserer wire EDM-maskinering svært lite mekanisk påkjenning, noe som er en grunn til at det fortsatt er en foretrukket prosess for etterbehandling av herdede komponenter etter varmebehandling. Teknologien spenner over flere maskinkategorier – høyhastighets wire-cut EDM, medium-speed wire-cut EDM og stor-konisk wire-cut EDM – hver tilpasset ulike krav til nøyaktighet, hastighet og konisk vinkel. Å forstå disse forskjellene hjelper fabrikasjonsbutikker, verktøyprodusenter og OEM-kjøpere å velge riktig CNC trådskjæremaskin konfigurasjon for deres produksjonsbehov.

Denne artikkelen går gjennom de vanlige maskintypene, deres arbeidsprinsipper, typiske applikasjonsscenarier, sammenlignende ytelsesegenskaper, vedlikeholdspraksis og hvor industrien er på vei – og gir verktøyromsledere og innkjøpsteam en praktisk referanse for evaluering wire EDM utstyr alternativer.

Nøkkeluttak: Wire EDM fjerner hardt, ledende materiale gjennom gnisterosjon i stedet for skjærekraft, noe som gjør det til standardmetoden for presisjonsdyser, støpeformer og herdede verktøykomponenter.

Vanlige typer tråd-EDM-maskiner og deres egenskaper

Wire-cut EDM-maskiner er generelt gruppert etter wire-reisehastighet og strukturell design, og hver kategori betjener et særskilt segment av verktøy-og-dyse- og presisjons-delerproduksjon.

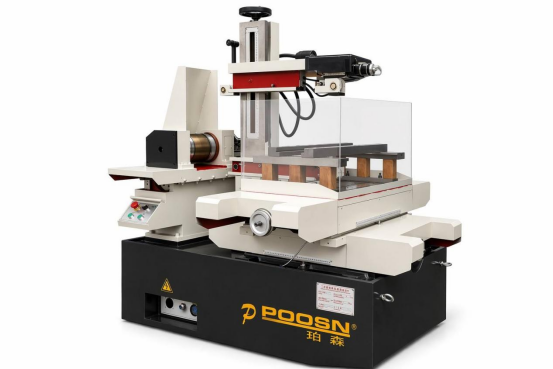

Høyhastighets wire EDM-maskiner bruk en frem- og tilbakegående molybdentråd som går frem og tilbake og gjenbrukes flere ganger før utskifting, og tilbyr en praktisk balanse mellom prosesseringseffektivitet og driftsøkonomi for generelt formarbeid.

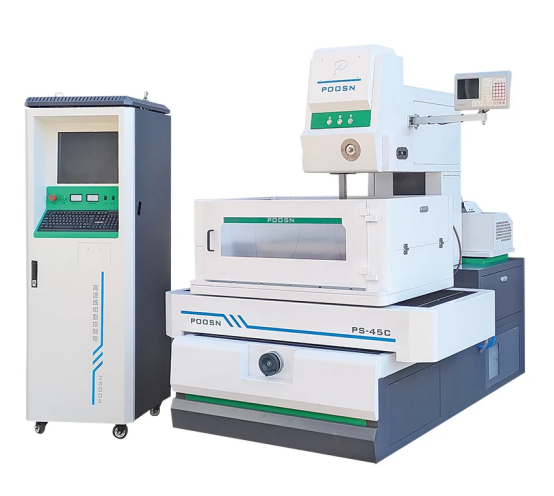

Mediumhastighets wire EDM-maskiner legg til forbedringer som forbedrede pulsstrømforsyninger, ledningsspenningskontroll med lukket sløyfe og multi-cut-strategier, som vanligvis gir en finere overflatefinish og strammere dimensjonskonsistens enn grunnleggende høyhastighetsmodeller.

EDM-maskiner med stor konisk wire er bygget med utvidet øvre wire-guide-vandring og spesialiserte styremekanismer slik at de kan kutte bratte vinklede profiler, noe som er avgjørende for stansedyser, ekstruderingsdyser og deler som krever trekkvinkler.

Typiske utvalgsfaktorer etter maskinkategori

Nøkkelalternativ: Valget mellom høyhastighets, middels hastighet og stor konisk wire EDM-maskiner avhenger først og fremst av nødvendig overflatefinish, dimensjonstoleranse og om delens geometri inkluderer bratte konvinkler.

Arbeidsprinsipp og kjernemaskinstruktur

Et wire EDM-system fungerer ved å mate en tynn metalltråd - typisk molybden for høyhastighets- og middelhastighetsmaskiner, eller messing for lavhastighetssystemer - kontinuerlig gjennom skjæresonen mens en pulset likestrømsstrømforsyning genererer en rask serie med elektriske utladninger mellom ledningen og arbeidsstykket. Hver utladning fordamper en mikroskopisk mengde materiale fra arbeidsstykkets overflate, og den dielektriske væsken (vanligvis avionisert vann) spyler bort de eroderte partiklene samtidig som den avkjøler tråden og arbeidsstykket. CNC-kontrollsystemet flytter arbeidsbordet langs programmerte X-Y-koordinater, og på maskiner med konisk skjæringsevne kan den øvre trådføringen også forskyves uavhengig for å lage vinklede kutt. Fordi det ikke er noen direkte mekanisk kraft mellom tråd og del, kan tynnveggede og delikate komponenter kuttes uten deformasjon.

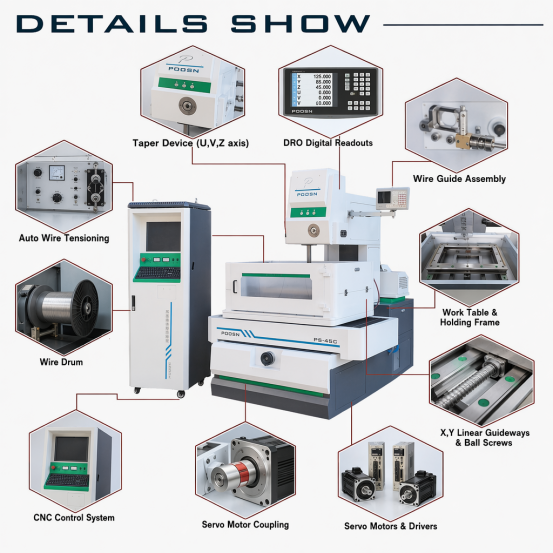

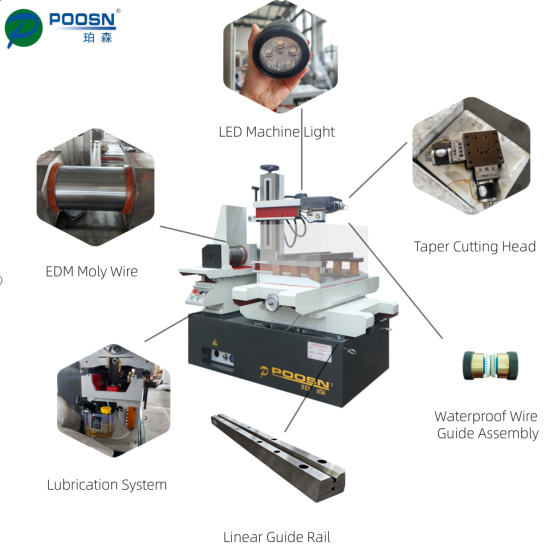

De viktigste funksjonelle gruppene til en typisk wire-cut EDM-maskin inkluderer trådmatings- og opptakssystemet, de øvre og nedre trådføringsenhetene, arbeidsbord- og aksedrivsystemet, sirkulasjons- og filtreringssystemet for dielektrisk væske og CNC-kontrollskapet. Diagrammet nedenfor illustrerer hvordan disse komponentene er plassert på en standard maskinramme.

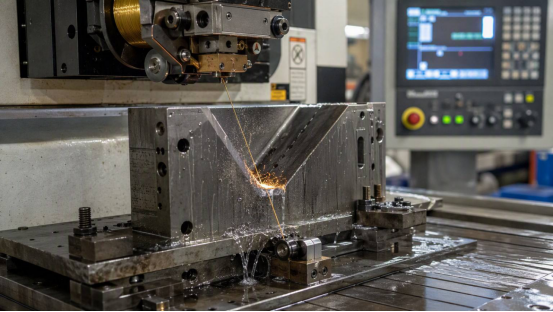

I praksis mater trådspolen fersk eller rekondisjonert tråd mot den øvre føringen, som plasserer tråden nøyaktig over arbeidsstykket før den passerer ned gjennom kuttet og går tilbake til den nedre føringen og oppsamlingsspolen. Arbeidsbordet, drevet av servomotorer langs X- og Y-aksene, beveger det fastklemte arbeidsstykket i forhold til den faste trådbanen i henhold til den programmerte delens geometri. Dielektrisk væske pumpes kontinuerlig gjennom skjærespalten og filtreres for å fjerne erodert rusk, noe som holder utslippsforholdene stabile og bidrar til å opprettholde konsistent kuttkvalitet gjennom en lang produksjonsperiode.

Nøkkeltilskudd: En tråd-EDM-maskins kuttenøyaktighet avhenger av den koordinerte ytelsen til trådmatings-, guide-, aksedrift- og dielektriske filtreringssystemer som fungerer sammen, ikke på noen enkelt komponent alene.

Søknadsscenarier og utvalgshensyn

Wire EDM-maskiner brukes på tvers av et bredt spekter av bransjer der herdede, ledende materialer må kuttes i presise former uten å indusere mekanisk stress. Den vanligste applikasjonen forblir verktøy- og dysefremstilling, der wire EDM kutter stanser, dyser og støpehulrom fra forhåndsherdet stål- og karbidemner. Luftfarts- og medisinsk utstyrsprodusenter er også avhengige av wire EDM for å produsere små, geometrisk komplekse komponenter der det kreves tette toleranser og gradfrie kanter. Billeverandører bruker wire EDM for produksjon av stanseform og for prototyping av komponenter før de forplikter seg til prosesser med større volum.

Ved vurdering av en wire cutting EDM maskin til salgs , kjøpere bør veie delens geometri (spesielt om det kreves bratte koniske vinkler), hardheten og tykkelsen på materialene som kuttes, nødvendig overflatefinish og hvor mye uovervåket eller automatisert drift butikken forventer å kjøre. Verktøyrom som produserer for det meste flate, rettveggede dysekomponenter, kan ofte betjenes godt av en høyhastighets wire EDM-maskin, mens butikker som regelmessig skjærer stansepresser med trekkvinkler drar nytte av en dedikert stor-konisk maskin.

Nøkkelvalg: Å matche maskintype til delgeometri - spesielt krav til konusvinkel og overflatefinishmål - er det mest praktiske utgangspunktet for valg av wire EDM-utstyr.

Sammenligning av relativ skjærehastighet på tvers av maskintyper

Behandlingshastighet er en av de første faktorene verktøyromsledere spør om når de sammenligner wire EDM-utstyr, siden det direkte påvirker hvor mange deler en maskin kan slå ut i løpet av et produksjonsvindu. I stedet for å oppgi nøyaktige tall som varierer betydelig etter materiale, tykkelse, tråddiameter og pulsinnstillinger, er det mer nyttig å se på den relative hastighetsposisjonen til hver maskinkategori basert på deres typiske designhensikt. Høyhastighets wire EDM-maskiner er konstruert primært for gjennomstrømning på generelt stansearbeid. Medium-hastighets maskiner bytter ut noe råhastighet for finere kontroll og multi-cut finish-pass. Maskiner med store avsmalninger er optimalisert mer for vinkelkutteevne enn for maksimal lineær hastighet. Diagrammet nedenfor presenterer denne relative posisjoneringen som en enkel illustrativ indeks i stedet for som målte produksjonsdata.

Denne horisontale sammenligningen er med hensikt vist som en relativ indeks i stedet for et sett med eksakte produksjonstall, siden faktisk skjærehastighet på en hvilken som helst wire EDM-maskin avhenger sterkt av arbeidsstykkets tykkelse, materialhardhet, tråddiameter, spyleforhold og de spesifikke pulsparametrene valgt av operatøren. Det diagrammet illustrerer er den generelle designvekten bak hver maskinkategori: høyhastighets wire EDM-maskiner spesifiseres vanligvis av butikker der kutting av gjennomstrømming på generelt dysearbeid er prioritet. Medium-hastighets maskiner er plassert litt lavere på en ren hastighetsbasis fordi en del av designhensikten deres er dedikert til multi-cut strategier som forbedrer overflatefinish og dimensjonsnøyaktighet i stedet for å maksimere rå kuttehastighet.

Maskiner med stor avsmalning sitter lavest på denne relative indeksen, ikke fordi de er dårligere maskiner, men fordi deres mekaniske design - spesielt den utvidede øvre føringsvandringen som er nødvendig for å oppnå bratte konvinkler - er optimert for vinkelskjæreevne i stedet for maksimal skjærehastighet med rett vegg. En butikk som først og fremst trenger flate stanser og enkle dyseinnsatser vil generelt prioritere en høyhastighets eller middels hastighet konfigurasjon, mens en butikk som regelmessig produserer stansedyser med trekkvinkler vil verdsette avsmalningsevne fremfor marginale hastighetsøkninger. Å lese dette diagrammet sammen med de faktiske deltegningene en butikk produserer gir et mye mer meningsfullt grunnlag for maskinvalg enn hastighet alene.

Nøkkeluttak: Skjærehastigheten bør veies mot overflatefinish og krav til avsmalning sammen, siden den raskeste maskinen på papiret ikke alltid passer best for deler med vinklet geometri.

Bransjetrend: økende bruk av automatisert trådgjenging og uovervåket drift

En av de tydeligere trendene som er diskutert på tvers av wire EDM-industrien de siste årene, er skiftet mot automatiserte trådgjengesystemer som kan gjentre tråden automatisk etter en pause, uten at det kreves at en operatør manuelt starter kuttet på nytt. Denne funksjonen er viktig fordi uplanlagte ledningsbrudd pleide å tvinge maskiner til å sitte stille til noen grep inn, noe som begrenset hvor mye uovervåket produksjon over natten eller helgen en butikk realistisk kunne drive. Ettersom automatisert gjenging har blitt mer pålitelig, har flere verktøyrom vært i stand til å forlenge uovervåket kjøretid, spesielt for støpeformarbeid med flere hulrom og lange produksjonsprogrammer. Linjediagrammet nedenfor illustrerer denne generelle banen som en kvalitativ trend i stedet for som en presis markedsstatistikk.

Den oppadgående linjen i dette diagrammet gjenspeiler et generelt mønster som er mye rapportert på tvers av fagpublikasjoner og produsentlitteratur: automatisert trådgjenging flyttet fra en førsteklasses funksjon som hovedsakelig finnes på avanserte maskiner til noe som i økende grad forventes selv på mellomklassetråd-EDM-utstyr. Denne progresjonen følger sammen med bredere forbedringer i ledningsbrudddeteksjonssensorer, servokontrollrespons og dielektrisk væskefiltreringskonsistens, som alt reduserer frekvensen av ledningsbrudd i utgangspunktet. Ettersom færre pauser oppstår og de som skjer løses automatisk, kan maskinene bli stående gjennom uovervåkede skift med langt mindre risiko for et stoppet kutt i timevis.

For verktøyrom og jobbbutikker har denne trenden praktiske implikasjoner utover bekvemmelighet. Forlenget uovervåket kjøretid endrer hvordan produksjonsplaner planlegges, slik at komplekse, tidkrevende kutt kan startes på slutten av et skift og la den fullføres over natten. Det flytter også operatørens ansvar mot maskinoppsett, programmering og kvalitetsverifisering i stedet for kontinuerlig overvåking under selve kuttet. Butikker som vurderer en ny wire EDM maskin behandler i økende grad automatisert gjengepålitelighet som en praktisk, hverdagslig funksjon snarere enn et valgfritt tillegg, spesielt for anlegg som kjører flere maskiner med begrenset bemanning per skift.

Nøkkeltilskudd: Pålitelig automatisert trådgjenging har blitt en praktisk grunnlinjeforventning for butikker som ønsker å forlenge uovervåket maskindriftstid og forbedre den generelle produksjonsplanleggingsfleksibiliteten.

Sammenligning av maskinattributter med en radarvisning

Fordi valg av wire EDM-maskin vanligvis innebærer å balansere flere attributter samtidig i stedet for å optimalisere for en enkelt metrikk, kan en sammenligning av radarstil bidra til å visualisere avveininger tydeligere enn en enkelt rangert liste. Tabellen nedenfor sammenligner høyhastighets, middels hastighet og stor konisk wire EDM-maskiner på tvers av fem ofte veide attributter: dimensjonsnøyaktighet, overflatefinishkvalitet, skjærehastighet, konisk skjæreevne og typisk automatiseringsnivå. Hvert attributt scores på en enkel relativ skala fra 1 til 5 som gjenspeiler generelle designegenskaper i stedet for spesifikke testede verdier fra en enkelt maskinmodell. Denne visningen er ment å støtte retningsbestemt beslutningstaking, ikke å erstatte en detaljert teknisk spesifikasjonsgjennomgang.

De overlappende formene i denne radarsammenligningen viser hvorfor ingen enkeltlednings EDM-kategori kan merkes universelt bedre enn de andre; hver form strekker seg lenger langs aksene som gjenspeiler dens kjernedesignformål. Mellomhastighetsprofilen strekker seg lengst mot nøyaktighet og overflatefinish, i samsvar med dens rolle som kategorien som oftest velges for etterbehandling av presisjonsformer og -former. Den store avsmalnende profilen trekker lengst mot avsmalningsevneaksen, noe som gjenspeiler det spesialiserte mekaniske vandringsområdet som er innebygd i disse maskinene for vinkelskjæring. Høyhastighetsprofilen sitter mer sentralt, noe som gjenspeiler dens rolle som en generell arbeidshest i stedet for en spesialmaskin for en enkelt egenskap.

Å lese et radardiagram som dette er mest nyttig når en butikk viser sin egen prioriterte rekkefølge for disse fem attributtene før de sammenligner maskiner. Et verktøyrom som produserer enkle flate dyseinnsatser i høyt volum kan veie skjærehastigheten og automatiseringsnivået tyngst, noe som gjør en høyhastighetskonfigurasjon til et rimelig utgangspunkt. En presisjonsstøpebutikk som produserer hulrom med stramme toleranser for overflatefinish vil sannsynligvis vekte nøyaktigheten og overflatefinishen tyngre, og peker mot en konfigurasjon med middels hastighet. En stanseformprodusent som arbeider med bratte trekkvinkler vil naturligvis prioritere avsmalningsevne over de andre egenskapene. Ingen av disse er absolutte regler, men radarvisningen hjelper til med å ramme inn avveiningssamtalen på en strukturert måte.

Nøkkeluttak: Ingen wire EDM-maskinkategori dominerer på alle attributter, så kjøpere får mest mulig ut av en radarsammenligning når de først rangerer hvilke attributter som betyr mest for deres egne deler.

Typisk applikasjonsdistribusjon på tvers av bransjer

Wire EDM-maskiner betjener et ganske bredt tverrsnitt av produksjonsindustri, selv om verktøy- og dysearbeid fortsatt er det mest etablerte bruksområdet med stor margin. Smultringdiagrammet nedenfor presenterer en illustrerende fordeling av vanlige wire EDM-applikasjonsområder basert på generelle industribruksmønstre i stedet for en spesifikk målt undersøkelse. Den er ment å gi leserne retningsgivende kontekst om hvor wire EDM-teknologi er mest brukt, slik at innkjøpsteam og verktøyromsledere kan måle sitt eget bruksmønster mot et generelt bransjebilde.

Verktøy- og dysearbeid, inkludert stansedyser, ekstruderingsdyser og sprøytestøpehulrom, opptar den største andelen i denne illustrerende sammenbruddet, som stemmer overens med wire EDMs opprinnelse som en maskineringsprosess utviklet spesielt for å kutte herdet verktøystål nøyaktig og repeterbart. Luftfartsapplikasjoner representerer et meningsfullt sekundært segment, hovedsakelig fordi wire EDMs evne til å kutte komplekse profiler i høystyrkelegeringer uten å indusere termisk forvrengning passer til de strenge toleransekravene som er vanlige i turbin- og konstruksjonskomponenter. Produksjon av medisinsk utstyr har også vokst til en bemerkelsesverdig nisjeapplikasjon, spesielt for små, intrikate deler som komponenter for kirurgiske instrumenter hvor gradfrie kanter og dimensjonell presisjon er viktig.

Den resterende andelen, gruppert som bilindustrien og andre applikasjoner, inkluderer produksjon av stanseform for karosseripaneler og braketter, samt generelt prototyparbeid på tvers av ulike bransjer. Denne bredere kategorien har en tendens til å svinge mer med det totale produksjonsaktivitetsnivået enn de mer spesialiserte verktøy-og-dyse- og romfartssegmentene, siden etterspørselen etter prototyping ofte følger utviklingssykluser for nye produkter. Butikker som primært betjener bilkunder eller generelle prototypingkunder kan finne at deres egen applikasjonsmiks lener seg sterkere mot dette segmentet enn den illustrerende fordelingen som vises her, noe som er normalt gitt hvor varierte kundebaser kan være på tvers av ulike regioner og bransjeklynger.

Nøkkelalternativ: Produksjon av verktøy og dyse er fortsatt kjerneanvendelsesområde for wire EDM-teknologi, med romfarts- og medisinsk utstyrsarbeid som danner meningsfulle spesialiserte segmenter.

Vedlikeholdsveiledning for pålitelig langsiktig ytelse

Konsekvent vedlikehold er det som holder en wire EDM-maskin til å kutte nøyaktig over år med produksjonsbruk, og de fleste av fremgangsmåtene nedenfor er standardanbefalinger som finnes på tvers av produsentens servicedokumentasjon og beste praksis i verktøyrommet i stedet for spesialiserte teknikker som er unike for et enkelt merke.

1. Inspiser og skift ut trådføringer regelmessig, siden slitte føringer direkte påvirker skjærenøyaktigheten og kan føre til inkonsekvent snittbredde over tid.
2. Overvåk dielektrisk væskeresistivitet og filtreringsytelse, ettersom forurenset eller feil kondisjonert væske reduserer skjærestabiliteten og kan akselerere komponentslitasje.
3. Kontroller trådspenningskalibrering med jevne mellomrom, siden inkonsekvent spenning er en vanlig bidragsyter til uplanlagte trådbrudd under lange uovervåkede kjøringer.
4. Rengjør og inspiser strømforsyningskontaktene, som slites ved kontinuerlig elektrisk utladning og kan påvirke gnistkonsistensen hvis de ikke vedlikeholdes.
5. Verifiser nøyaktigheten av akseposisjonering på en planlagt basis ved å bruke passende måleutstyr, spesielt etter betydelig vedlikeholdsarbeid eller utskifting av komponenter.
6. Hold maskinmiljøet rimelig stabilt i temperatur, siden termiske svingninger kan påvirke dimensjonell repeterbarhet på presisjonsskjærearbeid.

Å bygge disse sjekkene inn i en rutinemessig vedlikeholdsplan, i stedet for å bare adressere problemer reaktivt, bidrar til å redusere uplanlagt nedetid og støtter konsistent delkvalitet på tvers av produksjonskjøringer. Verktøyrom som dokumenterer vedlikeholdsintervaller og sporer trådføring eller kontaktutskiftingshistorikk har også en tendens til å fange opp utviklingsproblemer tidligere, før de påvirker toleranser for ferdige deler.

Velge utstyr fra en wire EDM produsent med rasjonell produktdesign og konsekvent kvalitet testpraksis spiller også en viktig rolle i langsiktig pålitelighet. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, en spesialisert produsent med mange års erfaring i forskning, utvikling og produksjon av elektrisk utladningsmaskinering og spesialbehandlingsutstyr, bruker posisjoneringsnøyaktighetstesting på hvert maskinverktøy før det forlater fabrikken, noe som er en praktisk måte produsenter jobber for å støtte konsistent utskriftskvalitet for kundene gjennom utstyrets levetid. Selskapets produktspekter spenner over PS-C- og DK77-BC-seriene av middelshastighets wire-kutte-EDM-maskiner, DK77-A og DK77-B-seriene av høyhastighets wire-cutting-EDM-maskiner, og DK77-D-serien av store koniske wire-cutting-EDM-maskiner, med utvalgte modeller som selges på tvers av innenlandske eksportmarkeder, vest-Europa og Asia, Asia og innenlandsmarkedene, og Asia. Amerika.

Nøkkeluttak: Planlagt vedlikehold av trådføringer, dielektrisk filtrering og trådspenningskalibrering er sentralt for å opprettholde nøyaktig, repeterbar tråd-EDM-ytelse på lang sikt.
