Wire EDM-maskiner forklart: typer, arbeidsprinsipper og valgveiledning

Vanlige typer tråd-EDM-maskiner og deres egenskaper

Wire EDM-maskiner er generelt gruppert etter trådhastighet, trådmateriale og konisk skjæreevne, og disse tre faktorene bestemmer i stor grad hva en gitt maskin håndterer godt. Middels hastighet wire EDM maskiner kjører frem- og tilbakegående molybdentråd med en kontrollert, moderat hastighet og er mye brukt der det er behov for en balanse mellom kuttehastighet og overflatefinish. Høyhastighets wire EDM maskiner bruker også vanligvis frem- og tilbakegående molybdentråd, men er innstilt for raskere fjerning av materiale på enkle profiler med lav avsmalning. Stort konisk wire EDM maskinene er bygget rundt et utvidet tilt-akse-vandringsområde slik at wiren kan vinkles gjennom et bredt område, noe som gjør dem til et praktisk valg for stanse-og-dyse arbeid, ekstruderingsdyser og andre deler som trenger en uttalt trekkvinkel kuttet i en herdet blokk.

Fordi disse kategoriene beskriver et spekter i stedet for tre stivt separate design, ender mange butikker med å velge basert på delfamiliene de kutter oftest i stedet for en enkelt ideell konfigurasjon. Oversikten nedenfor oppsummerer hvordan hver type typisk er plassert innenfor en wire EDM-maskinverksteds arbeidsflyt.

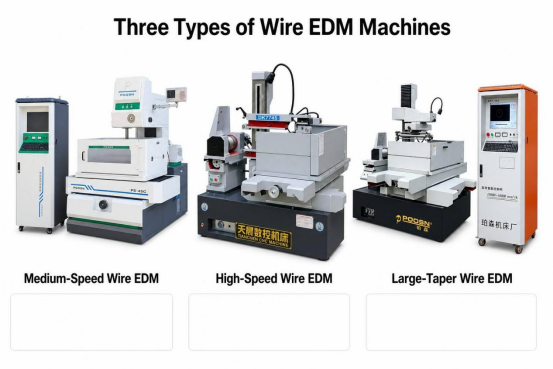

Medium-Hastighet Wire EDM Frem- og tilbakegående molybdentråd, balansert skjærehastighet og overflatefinish, vanlig for generelle verktøy- og formkomponenter som PS-C og DK77-BC-serien. Høyhastighets Wire EDM Frem- og tilbakegående molybdentråd innstilt for raskere gjennomstrømning på profilskjæring med lavere konisk og høyere volum, slik som DK77-A- og DK77-B-seriene. Stor-Taper Wire EDM Forlenget tilt-aksevandring for markerte trekkvinkler på stanser, dyser og ekstruderingsverktøy, slik som DK77-D-serien.

Kuttehastighet er et av de første spørsmålene butikker stiller når de sammenligner typer wire EDM-maskiner, siden det direkte påvirker syklustid og gjennomstrømning. Råhastighet i seg selv forteller imidlertid ikke hele historien, fordi avsmalningsevne og oppnåelig presisjon ofte avveier hvor raskt ledningen kan bevege seg gjennom kuttet. Diagrammet nedenfor plasserer mellomhastighets-, høyhastighets- og storkoniske wire-EDM-maskiner side ved side ved å bruke en relativ effektivitetsindeks i stedet for absolutte kuttehastigheter, siden faktisk hastighet varierer med materiale, tykkelse og generatorinnstillinger. Denne illustrative indeksen er ment å vise de generelle mønsterbutikkene møter i praksis i stedet for å tjene som et fast ytelsestall for en bestemt maskin. Å forstå dette mønsteret hjelper til med å begrense hvilken type wire EDM-maskin som er verdt å vurdere ytterligere for en gitt delfamilie.

Som diagrammet illustrerer, har høyhastighets wire EDM-maskiner en tendens til å score høyest på den relative kutteeffektivitetsindeksen, som gjenspeiler deres designfokus på rask materialfjerning for enkle profiler. Mediumhastighets wire EDM-maskiner sitter tett bak, og reflekterer en designfilosofi som balanserer et rimelig raskt kutt med jevnere trådspenning og finere overflatekontroll. EDM-maskiner med stor ledning viser den laveste relative indeksen i denne sammenligningen, men det betyr ikke at de er en svakere maskin totalt sett; det gjenspeiler ganske enkelt at skjæring i en uttalt vinkel iboende bremser prosessen sammenlignet med et rett, vertikalt kutt. I praksis vil en butikk som skjærer enkle stansestanser ved høyt volum vanligvis verdsette gjennomstrømsfordelen som høyhastighets wire EDM-konfigurasjoner tilbyr. En butikk som produserer presisjonsformkomponenter med strengere krav til overflatefinish, kan lene seg mot middels hastighet wire EDM, der den mer kontrollerte trådmatingen støtter en renere sluttpassering. En butikk som regelmessig maskinerer dyser, ekstruderingsverktøy eller stanser med trekkvinkler vil finne at konusevnen betyr mer enn råhastigheten, siden delen ikke kan produseres på maskinen i det hele tatt. Det er også verdt å merke seg at skjærehastigheten på en hvilken som helst wire EDM-maskin endres med arbeidsstykkets tykkelse, tråddiameter og antall trimmepass som brukes for å treffe en måloverflatefinish. Tykkere arbeidsstykker reduserer generelt oppnåelig skjærehastighet uavhengig av maskintype, siden mer materiale må eroderes per trådvandringsenhet. Flere trimsnitt, som er vanlige når en fin overflatefinish er nødvendig, legger også til total behandlingstid selv om de ikke endrer maskinens underliggende hastighetsvurdering. Av denne grunn er den relative indeksen i diagrammet best brukt som et utgangspunkt for å begrense maskintype, med en mer detaljert evaluering av spesifikke delgeometri og krav til finish som følger etterpå. Butikker som regelmessig kjører en blanding av enkle og koniske deler, velger noen ganger en EDM-maskin med stor avsmalning, spesielt fordi den fortsatt kan utføre standard vertikale kutt, noe som gir den ekstra fleksibilitet selv om dens relative effektivitetsindeks er lavere spesielt for konisk arbeid. Å matche maskintypen til den dominerende delfamilien i en butikks arbeidsmengde har en tendens til å ha mer betydning enn å optimalisere kun for den høyeste kuttehastigheten.

Nøkkeltilskudd: De tre hovedkategoriene for wire EDM-maskin bytter hastighet, avsmalningsevne og finishkontroll, så den dominerende delfamilien som en butikk kutter bør veilede valget mer enn noen enkelt ytelsestall.

Hvordan Wire EDM-maskiner fungerer: Arbeidsprinsipp og kjernestruktur

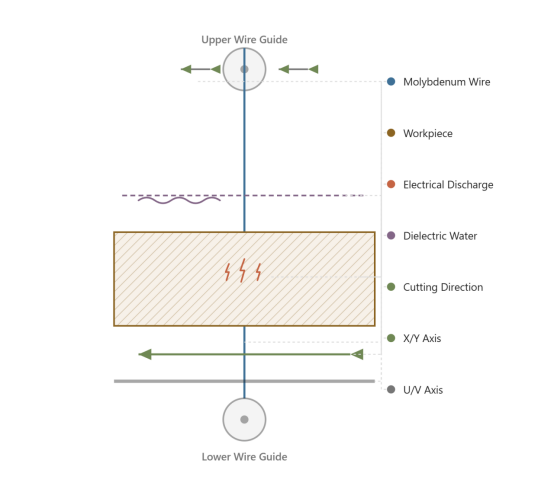

Hver wire EDM-maskin, uavhengig av kategori, fjerner materiale gjennom gnisterosjon : en kontinuerlig bevegelig ledningselektrode holdes en liten, kontrollert avstand fra arbeidsstykket, og tusenvis av raske elektriske utladninger per sekund fordamper små mengder metall langs den programmerte banen. Selve tråden berører aldri arbeidsstykket fysisk, og det er grunnen til at trådskjæring EDM kan bearbeide herdet verktøystål, karbid og andre vanskelige å kutte materialer uten de mekaniske skjærekreftene som begrenser konvensjonell maskinering.

En dielektrisk væske, typisk avionisert vann, strømmer kontinuerlig gjennom skjærespalten. Denne væsken avkjøler ledningen og arbeidsstykket, spyler bort eroderte partikler slik at de ikke forstyrrer påfølgende utladninger, og hjelper til med å kontrollere de elektriske egenskapene til gnistgapet. Et servokontrollsystem overvåker kontinuerlig gapforhold og justerer trådposisjonen i sanntid for å opprettholde et stabilt, konsistent gap etter hvert som kuttet skrider frem. I mellomtiden driver en CNC-kontroll X- og Y-aksene for å spore den programmerte delprofilen, og på maskiner som er bygget for konisk skjæring, vipper ytterligere U- og V-aksebevegelser trådføringene slik at ledningen kan kuttes i vinkel i stedet for strengt vertikalt.

Kjernekomponenter delt på tvers av EDM-maskintyper

1. Trådforsyning og oppsamlingssystem, som mater fersk tråd kontinuerlig og samler opp brukt tråd etter at den har passert gjennom kuttet
2. Øvre og nedre trådføringer, som plasserer tråden nøyaktig og, på koniske maskiner, vipper for å produsere vinklede kutt
3. Trådspenningskontroll, som holder tråden stram og stabil slik at den motstår avbøyning under kutting
4. Dielektrisk væskesirkulasjon og filtreringssystem, som tilfører ren væske til skjærespalten og fjerner erodert rusk
5. Pulsgenerator, som produserer de elektriske utladningene som faktisk eroderer materialet
6. CNC-kontroll og aksedrivsystem, som plasserer arbeidsbordet og trådføringene i henhold til den programmerte delens geometri

Overflatefinish oppnås sjelden i en enkelt omgang på en wire EDM-maskin, og forståelse av hvordan finish forbedres på tvers av påfølgende kutt hjelper til med å forklare hvorfor flerpassprogrammering er standard praksis. Et første, grovt kutt fjerner hoveddelen av materialet raskt, men etterlater en forholdsvis grov overflate, siden prioritet på det stadiet er materialfjerning i stedet for finish. Påfølgende trimsnitt bruker lavere energiinnstillinger og langsommere matehastigheter, spesielt for å redusere overflateruheten trinn for trinn. Diagrammet nedenfor viser et typisk, illustrerende mønster av hvordan Ra, et vanlig mål på overflateruhet, har en tendens til å avta over et grovt kutt og flere trimpass. Disse verdiene representerer generell tråd-EDM-prosessatferd i stedet for et garantert resultat for en bestemt maskin, materiale eller parametersett.

Linjen i diagrammet synker skarpt mellom det grove snittet og det første trimsnittet, noe som gjenspeiler hvor mye av overflateuregelmessigheten fra rask, høyenergierosjon som blir fjernet i den første finishen. Hvert ekstra trimsnitt fortsetter å senke Ra-verdien, men med gradvis mindre mengder, og illustrerer et mønster av avtagende avkastning som er vanlig på tvers av EDM-etterbehandlingsprosesser generelt. Dette mønsteret med avtagende avkastning er en grunn til at butikker veier kostnadene for et ekstra trimkort mot hvor mye finishforbedring det faktisk gir for en gitt del. Deler som er bestemt for ytterligere polering eller teksturering stopper noen ganger etter to eller tre omganger, siden den gjenværende ruheten vil bli adressert av et separat etterbehandlingstrinn uansett. Deler som må oppfylle en tett spesifikasjon av overflatefinishen som kuttet, for eksempel visse presisjonsformhulrom, rettferdiggjør ofte å kjøre ytterligere trimpass for å oppnå en lavere praktisk Ra-verdi. Ledningsdiameter, generatorinnstillinger og den dielektriske væsketilstanden påvirker alle hvor raskt Ra forbedres fra ett pass til det neste, så den nøyaktige kurven vil variere fra jobb til jobb. Maskiner med jevnere wirespenningskontroll, ofte assosiert med middelshastighets wire EDM-konfigurasjoner, har en tendens til å produsere mer konsistent finishforbedring på tvers av passeringer. Fordi hvert trimpass legger til behandlingstid, påvirker det totale antallet passeringer som brukes direkte syklustiden, som er en viktig planleggingsfaktor ved siden av selve målmålet. Butikker som programmerer en ny del starter vanligvis med en kjent trimsekvens fra lignende tidligere arbeid og justerer antall passeringer basert på hvordan den resulterende finishen måler. Overvåking av faktisk målte Ra-verdier mot et mønster som dette kan bidra til å identifisere når maskinens ledningsføringer, strekksystem eller spyling kan være underytende, siden en flatere enn forventet kurve ofte peker på et mekanisk eller prosessproblem i stedet for et programmeringsproblem. Over tid støtter sporing av dette forholdet også mer nøyaktige tilbud, siden en butikk kan estimere syklustiden mer pålitelig når den vet omtrent hvor mange trimpass en gitt finishspesifikasjon vil kreve.

Nøkkeltilskudd: Trådskjærings-EDM-prosessen er avhengig av et stabilt gnistgap, kontinuerlig dielektrisk spyling og multi-pass-programmering, og den samme kjernestrukturen ligger til grunn for både medium-hastighet, høyhastighets og stor-konisk wire EDM-maskiner.

Applikasjonsscenarier og utvalgskriterier for Wire EDM-utstyr

Wire EDM-maskiner betjener et bredt spekter av bransjer, og forståelsen av hvor teknologien vanligvis brukes, hjelper til med å sette beslutninger om valg av maskin i sammenheng. Form- og dysearbeid har historisk vært et av de største bruksområdene for wire EDM, siden prosessen utmerker seg ved å kutte herdet verktøystål til presise hulrom og stansegeometrier. Presisjonsverktøy, bilkomponenter og romfarts- eller medisinske deler er også avhengige av wire EDM der trange toleranser eller harde materialer gjør konvensjonell maskinering vanskelig. Smultringdiagrammet nedenfor bryter ned en illustrerende, representativ fordeling av wire EDM-applikasjoner på tvers av disse brede industrisegmentene. Som med det tidligere diagrammet, er disse prosentene ment å formidle generelle bransjemønstre i stedet for nøyaktige markedsandelstall for en bestemt periode eller region.

Støpe- og dyseapplikasjoner utgjør den største illustrerende andelen i diagrammet, som stemmer overens med wire EDMs mangeårige rolle i å kutte hulrom, kjerner og innsatser fra herdet verktøystål som ville være vanskelig å bearbeide konvensjonelt. Presisjonsverktøy representerer det nest største segmentet, og dekker gjenstander som målere, armaturer og stemplingskomponenter der stramme dimensjonstoleranser betyr mer enn produksjonsvolumet. Bilkomponenter står også for en meningsfull andel, noe som gjenspeiler bransjens pågående behov for holdbare stansematriser, gir og presisjonspassede deler. Luftfarts- og medisinske applikasjoner, selv om de er mindre i den totale andelen, har en tendens til å kreve noen av de strammeste toleransene og mest krevende materialspesifikasjoner, inkludert nikkelbaserte superlegeringer og titan som er vanskelige å bearbeide med konvensjonelle kuttemetoder. Den gjenværende kategorien "annen industri" fanger en bred blanding av bruksområder, fra prototypeutvikling til spesialelektronikkhus, som ikke passer pent inn i de andre segmentene. Denne distribusjonen antyder også hvorfor EDM-maskiner med middels hastighet og stor konisk wire fortsatt er populære valg, siden form-, form- og verktøyarbeid ofte drar nytte av avsmalningsevnen og finishkontrollen disse maskintypene tilbyr. Butikker som går inn i et nytt markedssegment kan bruke en distribusjon som dette som en grov guide til hvilke evner som sannsynligvis vil ha størst betydning, selv om den faktiske etterspørselen alltid avhenger av den spesifikke kundebasen en butikk betjener. En verktøyfokusert butikk kan for eksempel prioritere avsmalningsevne og overflatefinish fremfor rå skjærehastighet, gitt hvor mye av verktøysegmentet som involverer komplekse geometrier med tett toleranse. En bil-fokusert butikk som kutter større volum av enklere stanseformkomponenter kan i stedet prioritere skjærehastighet og syklustid for å holde tritt med produksjonsplanene. Fordi wire EDM er en subtraktiv, berøringsfri prosess som ikke utøver betydelig mekanisk kraft på arbeidsstykket, forblir det et alternativ på tvers av alle disse segmentene når hardhet eller geometrisk kompleksitet utelukker konvensjonelle kuttemetoder.

Nøkkelalternativ: Å matche en wire EDM-maskin til materialtykkelse, nødvendig avsmalningsvinkel og måloverflatefinish er en mer pålitelig valgmetode enn å velge basert på industri alene.

Detaljert sammenligning: Medium-Speed vs Høy hastighet vs Large-Taper Wire EDM

Å velge mellom EDM-maskiner med middels hastighet, høy hastighet og stor konisk tråd kommer ofte ned til å veie flere egenskaper samtidig i stedet for å optimalisere for en enkelt metrikk. Presisjon, skjærehastighet, avsmalningsevne, automatiseringsnivå og generell applikasjonsallsidighet er alt avgjørende for hvilken maskintype som passer best til en butikks typiske arbeidsmengde. En sammenligning med ett tall kan være misvisende her, siden en maskin som skårer godt på hastighet kan skåre lavere på avsmalningsevne, og omvendt. Radardiagrammet nedenfor plasserer alle tre maskintypene på tvers av disse fem dimensjonene ved å bruke en illustrerende relativ skala fra 1 til 10, noe som gjør avveiningene lettere å se på et øyeblikk. Som med de tidligere diagrammene, er disse verdiene ment å representere generelle tendenser på tvers av kategorien i stedet for spesifikasjonsarket for en bestemt modell.

Radardiagrammet viser at middelshastighets wire EDM-maskiner danner en relativt balansert form, og scorer rimelig godt på tvers av presisjon, automatisering og allsidighet uten å være den beste ytelsen i noen enkelt dimensjon. Høyhastighets wire EDM-maskiner strekker seg lengst langs hastighetsaksen, i samsvar med deres designfokus på rask, høyvolumskjæring av enkle profiler. EDM-maskiner med stor avsmalning strekker seg lengst langs konusevneaksen, og reflekterer den utvidede aksevandringen og tiltområdet som gjør vidvinkelskjæring mulig i utgangspunktet. Spesielt har store maskiner også en respektabel presisjonsscore i denne sammenligningen, siden avsmalningsevne og skjærenøyaktighet ikke utelukker hverandre i en velbygd maskin. Allsidighetsaksen har en tendens til å favorisere konfigurasjoner med middels hastighet og stor konisk noe mer enn høyhastighetsmaskiner, siden evnen til å håndtere både rett og konisk arbeid utvider utvalget av deler en enkelt maskin kan produsere. Automatiseringspoeng er ganske nær på tvers av alle tre typene i denne illustrerende sammenligningen, og reflekterer hvordan automatisk trådgjenging, programmerbar spenningskontroll og CNC-posisjonering har blitt vanlige funksjoner på tvers av moderne tråd-EDM-maskiner generelt i stedet for å være unike for én kategori. Butikker som primært kutter rettveggede verktøykomponenter i høyt volum, vil sannsynligvis finne at høyhastighetsmaskinens fordel på hastighetsaksen oppveier dens lavere koniske poengsum. Butikker som produserer stanser, dyser eller ekstruderingsverktøy med trekkvinkler vil legge mer vekt på aksen for konisk evne, der maskiner med stor avsmalning klart fører. Butikker med en blandet arbeidsmengde, som kutter både enkle og koniske deler på tvers av forskjellige jobber, trekker ofte mot den mer balanserte profilen som vises av middelshastighets wire EDM-maskiner. Å lese et radarkart som dette handler mindre om å velge den største enkeltformen og mer om å matche formens sterkeste akser til de spesifikke kravene til en butikks typiske deler. Fordi disse verdiene er illustrative snarere enn målt fra en spesifikk modell, bør butikker som vurderer et kjøp bekrefte faktisk presisjon, hastighet og avsmalningsspesifikasjoner direkte med utstyrsprodusenten for den aktuelle modellen.

Nøkkeltilskudd: ingen enkelttråds EDM-kategori leder på alle dimensjoner, så butikker med en blandet arbeidsmengde drar ofte nytte av å evaluere presisjon, hastighet, avsmalningsrekkevidde og automatisering sammen i stedet for én faktor alene.

Retningslinjer for vedlikehold for Wire EDM-maskiner

Konsekvent vedlikehold holder en wire EDM-maskin kutte til sin utformede nøyaktighet over mange års bruk, og de fleste av rutineoppgavene er enkle når de er bygget inn i en vanlig tidsplan. Trådspenningen bør kontrolleres og kalibreres med jevne mellomrom, siden en ledning som går for løs eller for stram kan påvirke rettheten og i sin tur delens nøyaktighet. Dielektrisk væskekvalitet, typisk målt gjennom vannresistivitet, trenger regelmessig overvåking sammen med rettidig filterbytte, siden forurenset eller dårlig kondisjonert væske bremser skjæringen og kan øke wirebrudd. Wireledere slites gradvis fra konstant kontakt med den bevegelige ledningen og bør inspiseres med et fastsatt intervall og skiftes ut så snart slitasje påvirker kuttrettheten. Den dielektriske tanken, arbeidsbordet og ledningsbanen bør rengjøres regelmessig for å forhindre at rusk bygger seg opp i å forstyrre spyling og elektrisk kontakt.

Ytterligere praksis som støtter langsiktig nøyaktighet

1. Kontroller regelmessig maskinens nivellerings- og akseposisjoneringsnøyaktighet mot en kjent referanse
2. Hold en beholdning av viktige forbruksvarer, inkludert ledninger, filtre og ledninger, for å unngå uplanlagt nedetid
3. Inspiser og smør styreskinner og kuleskruer i henhold til produsentens anbefalte intervall
4. Registrer tilbakevendende problemer, for eksempel uventet ledningsbrudd, slik at mønstre kan spores tilbake til en rotårsak

Nøkkeltilskudd: Dielektrisk væsketilstand, ledningsslitasje og periodiske posisjonskontroller er vedlikeholdsfaktorene som er mest knyttet til en wire EDM-maskins langsiktige skjæringsnøyaktighet.

Om POOSN – Professional Wire EDM Machine Manufacturer

Om POOSN – Professional Wire EDM Machine Manufacturer

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd er ett eksempel på en produsent som er strukturert rundt denne typen produktbredde. Selskapet fokuserer på forskning, utvikling og produksjon av maskineringsutstyr for elektrisk utladning og relatert spesialbehandlingsteknologi, med et produktspekter som spenner over PS-C og DK77-BC medium-speed wire EDM-serien , den DK77-A og DK77-B høyhastighets wire EDM-serien , og the DK77-D storkonisk wire EDM-serien . Hvert maskinverktøy blir testet for posisjoneringsnøyaktighet som en del av produksjonen, et trinn som er direkte relevant for vedlikeholdskontrollene for akseposisjonering diskutert ovenfor, siden en maskins startnøyaktighet setter grunnlinjen som løpende vedlikehold er ment å bevare. Selskapets produkter selges på tvers av innenlandske markeder, med utvalgte modeller eksportert til Sørøst-Asia, Vest-Asia, Europa og Amerika, noe som gjenspeiler den type dokumentasjon og ettersalgskommunikasjon som kjøpere av wire EDM-utstyr vanligvis ser etter når de sammenligner leverandører. Denne bredden av erfaring, kombinert med et uttalt fokus på kvalitet og kundebehov, illustrerer den generelle profilen som butikker bør se etter når de vurderer en hvilken som helst wire EDM-maskinprodusent, uansett om den spesifikke leverandøren er den som til slutt er valgt.

Nøkkelvalg: Valg av riktig Wire EDM-maskin avhenger av arbeidsstykkets materiale, tykkelse, nødvendig nøyaktighet, konusvinkel og produksjonsvolum. Hvis du ikke er sikker på hvilken maskin som passer for din applikasjon, kontakt POOSN og del dine arbeidsstykkespesifikasjoner. Teamet vårt kan hjelpe deg med å velge en passende Wire EDM-løsning.
